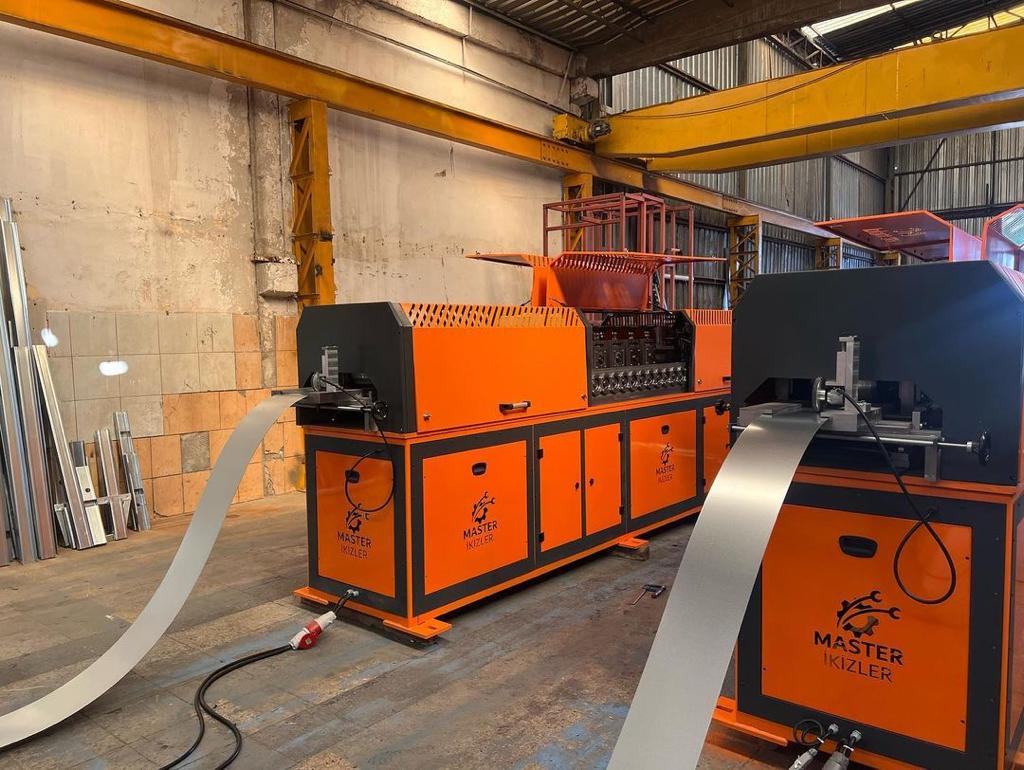

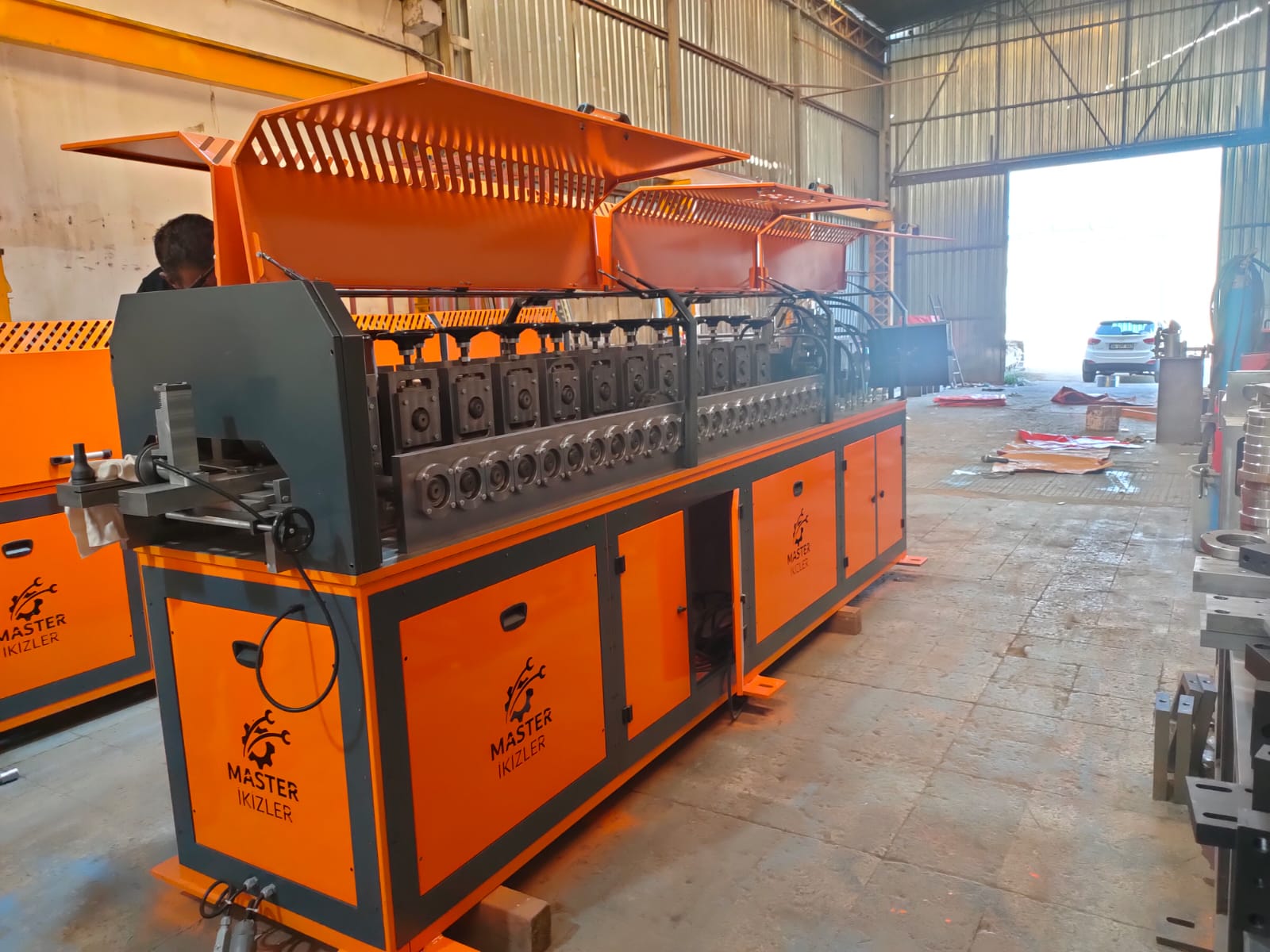

Hafif Çelik Yapı Profili Makinesi

service-img
service-img

Genel özellikler

    • Operatör, talimatlarını panelin içine monte edilmiş, endüstriyel 19” dokunmatik ekranlı bilgisayar üzerinden kontrol eder. Ağ ve/ veya internet bağlantısı ile makinelere kolaylıkla dışarıdan erişilebilir.
    • Düz saca profil şeklinin verilmesi, profilin uzunluğunun kesilmesi, servis – perçin delikleri açılması, profil sırtı boşaltma, profil daraltma vb. işlemler bilgisayar kontrollü sistem ile sürücü bölmesinin içinde ve hidrolik istasyonlarda yürütülür.
    • Üretim tamamen otomatiktir. Operatör, üretimin herhangi bir anında makineyi durdurup yeniden başlatabilir. Ayrıca makinenin üretim hızı çalışma sırasında ayarlanabilir.
    • Galvanizli Çelik, Panel Makinesine rulo açıcı üzerinden otomatik olarak beslenir.
    • Makinelerin taşınması çok kolay ve fabrika kurulum süresi çok kısadır.
  • Eğitim programımızın içeriğinde:
    • 3 Boyutlu Dizayn Programı
    • Panel Programı
    • Üretim/Makina Kullanımı
    • Makine Bakımı
    • Kalite yönetim sistemimiz ve diğer tüm sistemimiz, üretimimiz olan profiller ve montaj işleri standartlara uygunluğu açısından tescil edilmiştir.
    • Masterikizler Makineleri, ticari ve yapısal yük taşıyan binalarda iç/dış yapısal gereksinimleri sağlar. 45mm flanş ile çelik perçinli bağlantı kullanılarak yapıların duvar/tavan/çatı çerçevesi üretimi için optimize bir profile sahiptir.
    • Her bir Masterikizler panel makinesi, özellikle orta yüksekliğe kadar olan yapılarda bütün duvar, tavan, çatı panelleri ve kirişler için idealdir.
  • Rulo Açıcının Özellikleri
    • 1500 KG'ye kadar çelik bobin taşıyabilir.
    • Yumuşak kullanımı olan bir elektronik başlama/durdurma operasyonu sağlar.
    • Hız ayarlıdır.
    • İleri-Geri yön ayarlıdır.
  • Tasarım Yazılımı
    • Yazılımımız, hafif çelik yapı sistemi için özel olarak tasarlanmış güçlü, esnek ve kullanıcı dostu bir araçtır. Villalardan çok katlı yapılara veya oda seviyeleri farklı yapılara kadar tüm tasarım çalışmaları, yazılımımızla yapılabilmektedir.
    • Tasarım Yazılımı Özellikleri
    • Kullanıcı dostu 3B grafik arayüzü
    • Yardımcı geometrik araçlar
    • Üretim işlemleri, kaplama ve 3B yapı perspektifi görüntüleme
    • Dxf dosyası açabilme
    • “Autocreate” özelliği ile tüm yapıyı otomatik oluşturma
    • İki boyutlu mimari çizim veya aks çizgilerinden üç boyutlu yapıyı oluşturma
    • Profiller arası ve paneller arası çakışma, panel geometri ve azami uzunluk kontrolleri yapma
    • Analiz için gerekli malzeme özellikleri, yük kombinasyonları ve yük değerleri girme
    • Analiz olarak mesnet reaksiyonları, sehim kontrolü ve kuvvet diyagramları görüntüleme
    • Dxf formatında çıktı alabilme
    • Malzeme raporu alabilme
    • 3 boyutta veya plan görünümünde dxf çıktısı alabilme
    • SAP2000 çıktısı alabilme
    • Ark üretim dosyası alabilme
    • Mobil Görüntüleme çıktısı alabilme
  • Üretim Yazılımı
  • Dizayn programındaki tasarımdan sonra üretim dosyası oluşturulur. Üretim dosyası, makinemize yüklenerek, bütün parçalar tam otomatik olarak üretilir.
  • Üretim yazılımı Windows tabanlı ve kullanıcı dostudur. İşlenmiş profiller(mavi), işlenen profiller(kırmızı), işlenecek profiller (gri) gerçek zamanlı grafikler olarak, akıllı renk kodlamayla gösterilir.
  • Kullanıcı ayarlarından; istasyon işlem süreleri, lisans yükleme ve dil ayalarını değiştirme işlemleri yapılabilir.
  • Sistem ayarlarından; istasyon pozisyonları, yazıcı ayarları, yeni istasyon ekleme- çıkarma, ısı ve basınç değerleri gösterme ayarları, istasyon kullanım adedi görüntüleme ve sıfırlaması yapılabilir.
  • Üretim bölümünden, üretim hızı ayarı, tüm işlemlerin otomatik ve manuel üretimi yapılabilir, harcanan çelik miktarı, kullanılacak perçin sayısı, üretim süresi-kalan süre, üretim sırasındaki ısı ve basınç değerleri görüntülenebilir.
  • Kalibrasyon ayarlarından boy ve istasyon kalibrasyonları yapılabilir.
  • Raporlama bölümünden, üretim raporları, hata raporları ve istasyon kullanım raporları elde edilir.
  • Simülasyon moduyla, gerçek üretim yapmadan, profil üzerinde yapılabilecek tüm işlemleri ve sonuçlarını görebileceğiniz bir simülasyon gerçekleştirilir.
Özellikler Model 1 Model 2 Model 3 Model 4 Model 5 Model 6
Profil Tipi Aşık C & U C & U C & U C & U C & U
İstasyonlar 7 + (1) Opsiyonel 8 + (1) Opsiyonel 8 + (1) Opsiyonel 7 8 + (1) Opsiyonel 7 + (1) Opsiyonel

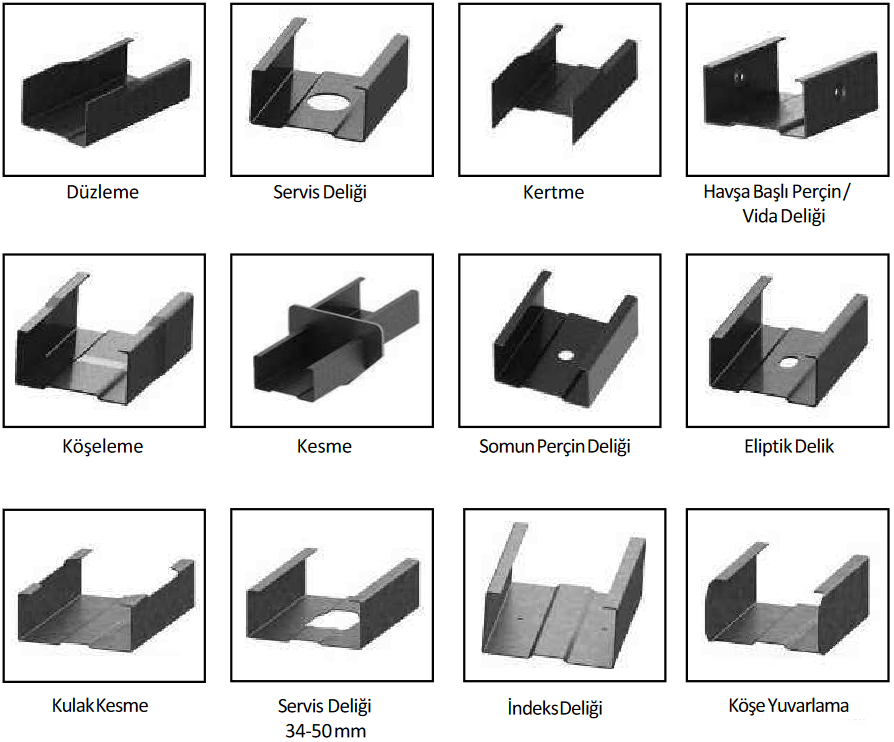

İşlemler 7 Standart işlem 9 Standart işlem 7 Standart işlem 8 Standart işlem 9 Standart işlem 10 Standart işlem
1 Kesme Kesme Kesme Kesme Kesme Kesme
2 Kertme Kertme - Kertme Kertme Kertme
3 Köşeleme Köşeleme Köşeleme Köşeleme Köşeleme Köşeleme
4 Flanş Somun Perçin Deliği Perçin/Vida Perçin/Vida Perçin/Vida Perçin/Vida Perçin/Vida
5 55 mm Flanş - - Kulak Düzleme - Kulak Düzleme
6 40 mm Flanş Servis Deliği Boru Deliği Servis Deliği Servis Deliği Servis Deliği
7 22 mm Flanş İndeks Deliği (2) - İndeks Deliği (2) İndeks Deliği (2) İndeks Deliği (2)
8 - Somun Perçin Deliği Somun Perçin Deliği(2) Somun Perçin Deliği Somun Perçin Deliği Somun Perçin Deliği
9 Kulak Kesme Kulak Kesme Kulak Kesme N/A Kulak Kesme Kulak Kesme
10 - Köşe Yuvarlama - N/A Köşe Yuvarlama Köşe Yuvarlama
Opsiyonel A or B Opsiyonel İşlem Opsiyonel İşlem Opsiyonel İşlem Opsiyonel İşlem Yok Opsiyonel İşlem Opsiyonel İşlem
A Somun Perçin Deliği Eliptik Delik 50|34 Servis Deliği 75 veya 100 N/A Eliptik Delik 50|34 Eliptik Delik 50|34
B N/A 50mm Servis Deliği N/A N/A Kulak Düzleme 50mm Servis Deliği
Malzeme 0.5mm - 1.2mm 0.75mm - 1.6mm 1.2mm - 2mm 0.55mm - 1.2mm 0.55mm - 1.2mm 0.75mm - 1.6mm
Profiller 15|42|55, 15|42|40, 15|42|40 63|75|90|100, 140|150, 200|250 150|200, 250|300 63|75|90, 100|140|150 63|75|90, 100|140|150 63|75|90, 100|140|150
Üretmek istediğiniz profilin ölçülerini bize iletin, bizde size en kısa sürede, en iyi teklifimizi sunalım
