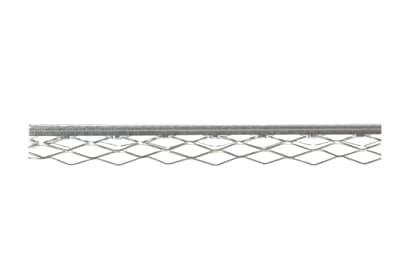

Genel Özellikleri
- Malzeme Özellikleri
- Malzeme cinsi: DKP sac, galvanizli sac, boyalı galvanizli sac
- Malzeme genişliği (mm): 41
- Malzeme kalınlığı (mm): 0.20 (min) – 0.40 (max)
- Rulo ağırlığı (kg): 500
- Rulo iç çapı (mm): 500-600
- Rulo dış çapı (mm): 1200
- Hat Özellikleri
- Hat hızı (mt/dak): 25 (maksimum)
- Ürün Özellikleri
- Boy toleransı: +/- 1 mm
- Güç, Gerilim, Akım Özellikleri
- 3 fazlı gerilim (V): 380
- Hat üzerindeki toplam güç (kW): 15
- Boya
- Operasyonlar: antipas -> astar boy -> çelik macun -> son kat boya
- • Hareketli parçaların rengi: Ral 1007 (sarı)
- • Sabit parçaların rengi: Ral 5012 (mavi)
- Not: Boya Akzo Nobel marka olacaktır.
Hat Elemanları
- Rulo Açıcı
- Bant genişliği (mm): 100
- Rulo taşıyıcı kapasitesi (kg): 500
- Rulo dış çapı (mm): 1200
- Rulo iç çapı (mm): 500-600 ayarlanabilir.
- Sürücü sistem ile kontrol edilecektir.
- Eksantrik Pres
- 40 ton baskı kapasiteli hava kavramalı pres kullanılacaktır.
- Vuruş kapasitesi 200-250 arasıdır.
- Pres 3 kW sürücü ile kontrol edilecektir.
- Kullanılan rulmanlar SKF/FAG/Timken marka olacaktır.
- Açma kalıbı 2379 Kalite çelikten üretilip tel erozyona tabi tutulacaktır.
- Malzeme Kanalı
- Rulo açıcı çıkışında 1 adet malzeme kanalı olacaktır.
- Eksantrik pres çıkışında 1 adet malzeme kanalı olacaktır.
- Rollform Makinası
- 6 istasyonlu üniteden oluşturmaktadır.
- İstasyonlar 1040 kalite malzemeden üretilecektir.
- Siyah fosfat kaplama yapılacaktır.
- İstasyon milleri 4140 ıslah çeliğinden üretilecektir. Malzemeler önce ıslah edilip sonra indüksiyon işlemine tabi tutulup yüzeysel sertlik taşlama yapılacaktır.
- Form makaraları 4340 kalite malzemeden üretilecektir. Üretim şekli önce normalize edilip sonra CNC işlemine tabi tutulup 60 HRC sertlik verilip, tekrar yüzeysel sert tornalama yapılacaktır.
- Makina üzerinde ürünün doğrusallığı ve kalibresi için gerekli üniteler bulunacaktır.
- Tahrik dişlileri 8620 sementasyon çeliğinden üretilecektir.
- 3 kW 100 çıkışlı Yılmaz marka redüktörlü motor kullanılacaktır. (3 kW sürücü ile kontrol edilecektir.)
- İstasyonlara hareket 3 kW redüktörlü motordan 1 zincir ile hareket alınıp dişlilere verilerek sağlanmaktadır.
- Kullanılan rulmanlar SKF/FAG/Timken marka olacaktır.
- Kesme Ünitesi
- 0.50m – 3.3m arasında kesim yapabilecek şekilde imal edilecektir.
- Kesme kalıpları yüksek kesme mukavemetli 2379 İsveç çeliğinden imal edilecektir. Tel erozyonda işlenip 62 HRC sertlik kazandırılmaktadır. Vakum sistemi ısıl işlem yapılmaktadır.
- Kesme sistemi hidrolik olup, servo motor sürücü ile kontrol edilecektir.
- Paketleme Ünitesi
- Çıkan profilleri düzgün istifleyip, bağ yapacak şekilde rollform çıkışına yapılacaktır.
- Çalışma şekli hareketi piston ile verilen tablanın profilin kesilmesi ile aşağıda doğru hareketi ile profilin düşmesi ile olacaktır.
- Kontrol Ünitesi
- Sistemde Control Techniques marka servo sürücü kullanılacaktır.
- PLC operatör panelden profil boyu, üretilecek profil miktarı ve üretim hızı parametreleri girilecek ve üretim verileri hafıza da saklanacaktır.
Güvenlik
- Pres ünitesi kalıp kısmı şeffaf kalın PVC plastik kapaklı pencere ile kapatılacaktır.
- Bant açma makinası, pres, rollform makinası, paketleme ünitesi üzerinde acil stop butonları bulunacaktır.
- Hat çalışmaya başladığında uyarıcı ikaz lambası yanacaktır.
- Hareket halindeki tehlikeli kısımlarda muhafazalar olacaktır.
- Aşırı yüklenmede otomatik stop (korumaya geçme) devreye girecektir.
